آلة قطع وشكل أشباه الموصلات

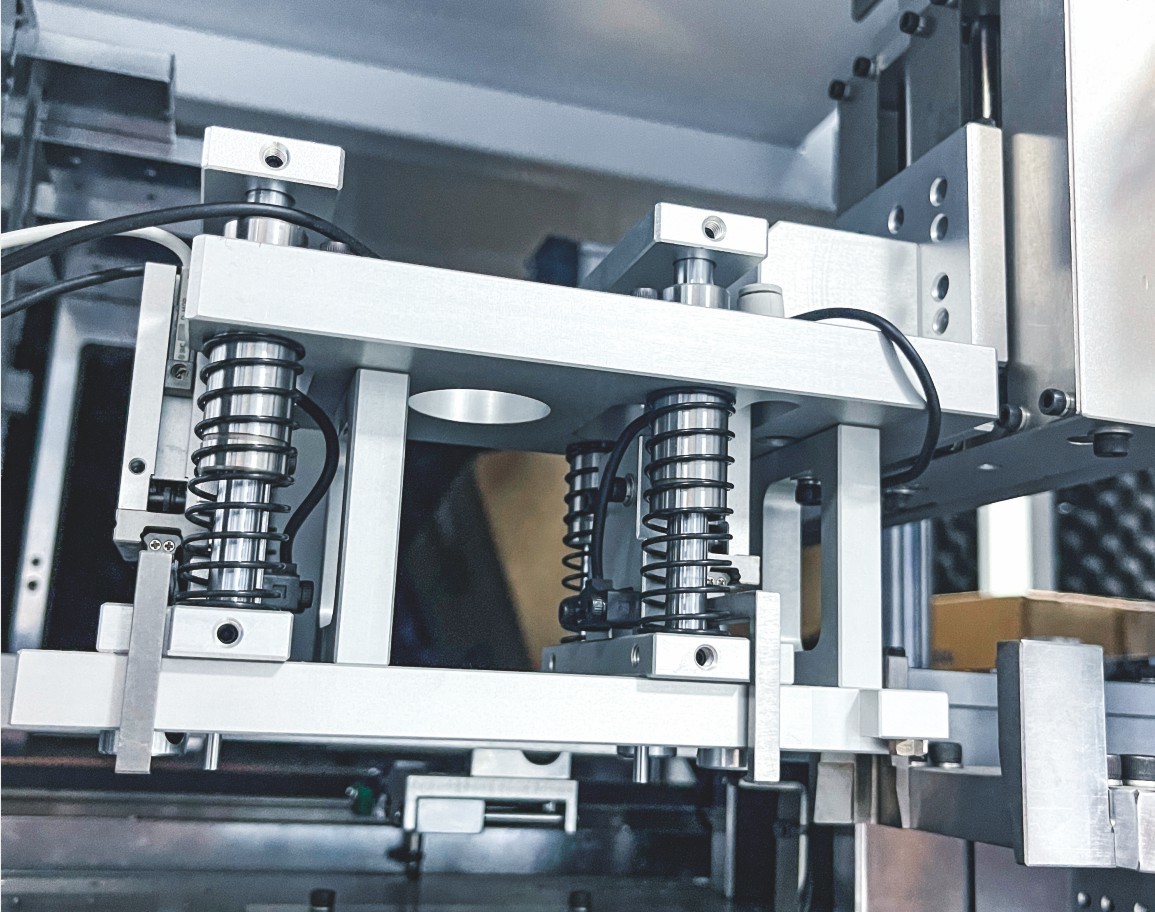

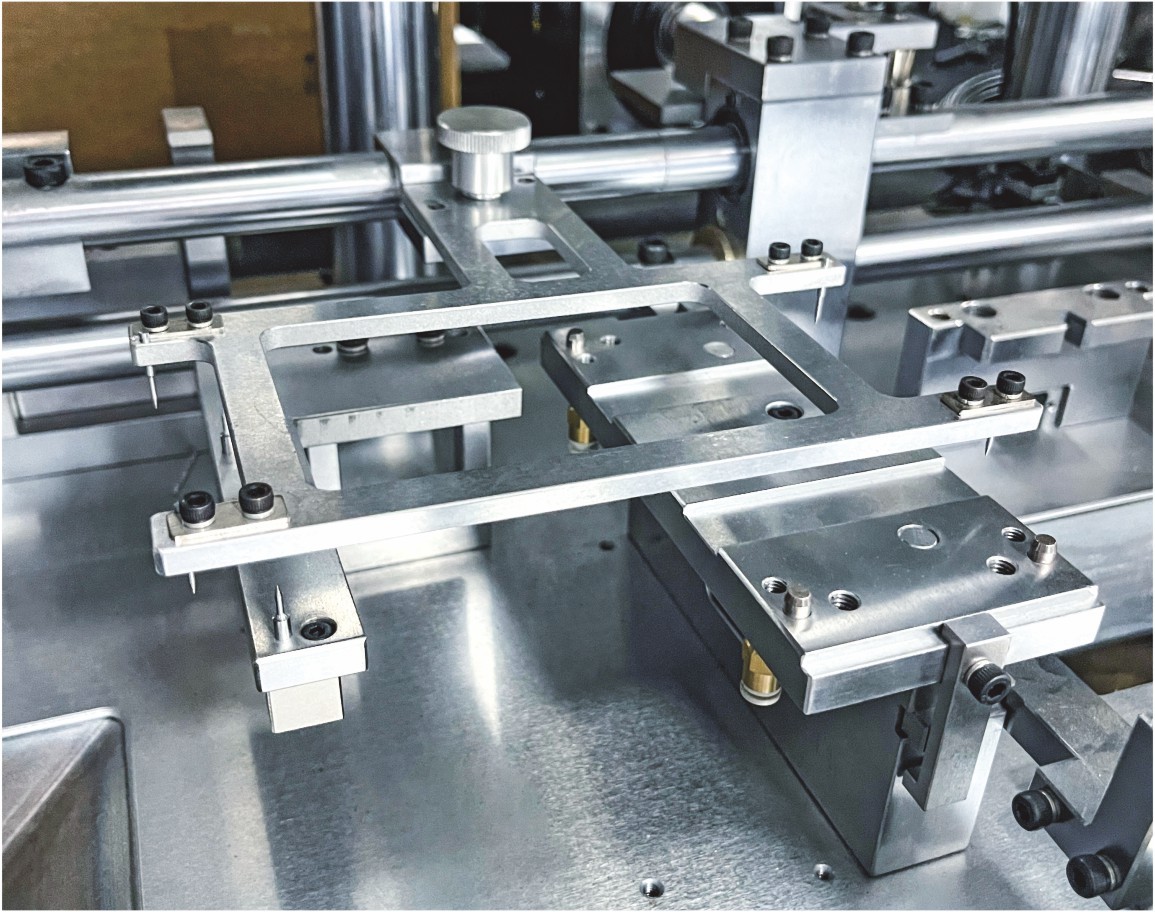

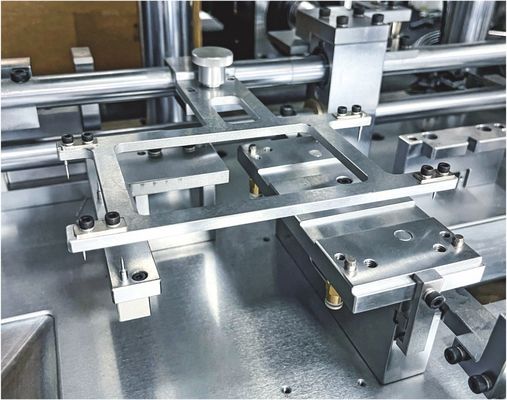

نظام القطع السريع المتزامن الكامل التلقائي (SMP: 70-90) يتكون من: ميكانيزم تصويب وتدوير، قاعدة تركيب، مجموعة قطع وتركيب قدم ثني،يتم تعيين كل من مجموعات القطع المذكورة أعلاه ومجموعات أقدام الانحناء مع نقطة دعم للمنتج تحت القاعدةتتكون مجموعة القدم المنحنية المذكورة أعلاه من: مطبعة ثابتة ثابتة مثبتة في أحد أجهزة التثبيت المذكورة أعلاه،عنصر محرك مثبت في قاعدة التثبيت المذكورة أعلاه ومحرك لضبط الصحافة الثابتة الثابتة، وعضو محرك مثبت في جهاز تحديد المواقع المذكور أعلاه. يتكون مجموعة انحناء القدم من: مطبعة ثابتة على جهاز تحديد المواقع المذكور أعلاه ،وحدة محرك ثابتة على الجهاز المرفق أعلاه وتقود الصحافة الثابتة لتعديل، مطبعة للانحناء التي تثبت على المطبعة الثابتة أعلاه ، ودفع للانحناء الذي يدفع مطبعة الانحناء للقدمين للتعديل ،حيث يتم وضع خندق مجعد على جهاز التثبيت المذكور أعلاه في المنطقة التي تتطابق مع قدم المنتج، وهذا الخندق والضغط على انحناء القدم المذكور أعلاه تستخدم لإنحناء قدم المنتج وفقا لعملية ثني الصفيحة.هذا المنتج لديه آلية تدور حيث يتم تركيب مجموعة قطع البار ومجموعة ثني القدم في نفس الآلة، بحيث يمكن أن يتم قطع العصا و انحناء القدم بالتناوب و بشكل مستمر ، وبالتالي تحسين إنتاجية المنتج ، وفي الوقت نفسه ، فإن هيكل المنتج بسيط ،والعملية سهلة ومريحة، مما يسهل إكمال العملية.
| اسم المنتج | آلة التقط وتشكيل |
|---|---|
| النموذج | النظام التلقائي للتقطيع والتشكيل |
| التطبيق | آلة قطع وشكل أشباه الموصلات |
| حجم التقطيع | ماكس 110ملم × 110ملم |
| حجم التشكيل | ماكس 110ملم × 110ملم |
| الأبعاد | حوالي 1200ملم × 1200ملم × 1500ملم |
| سرعة التقطيع | حوالي 0.5 ثانية لكل قطعة |
| إمدادات الطاقة | التيار المتردد 220 فولت 50/60 هرتز |
| ضغط الهواء | 0.5MPa |
| استهلاك الهواء | حوالي 100 لتر/دقيقة |
| استهلاك الطاقة | حوالي 1.5 كيلوواط |
| الوزن | حوالي 500 كجم |
| ميزات السلامة | زر التوقف الطارئ، ستارة الضوء الآمن |
| ميزات إضافية | محمول إطار تلقائي |
| الاسم التجاري | الـ TJIN |
|---|---|
| رقم الطراز | 003 |
| مكان المنشأ | الصين |
| حجم التشكيل | ماكس 110ملم × 110ملم |
| حجم التقطيع | ماكس 110ملم × 110ملم |
| نظام التحكم | نظام التحكم بـ PLC |
| الوزن | حوالي 500 كجم |
| الأبعاد | حوالي 1200ملم × 1200ملم × 1500ملم |

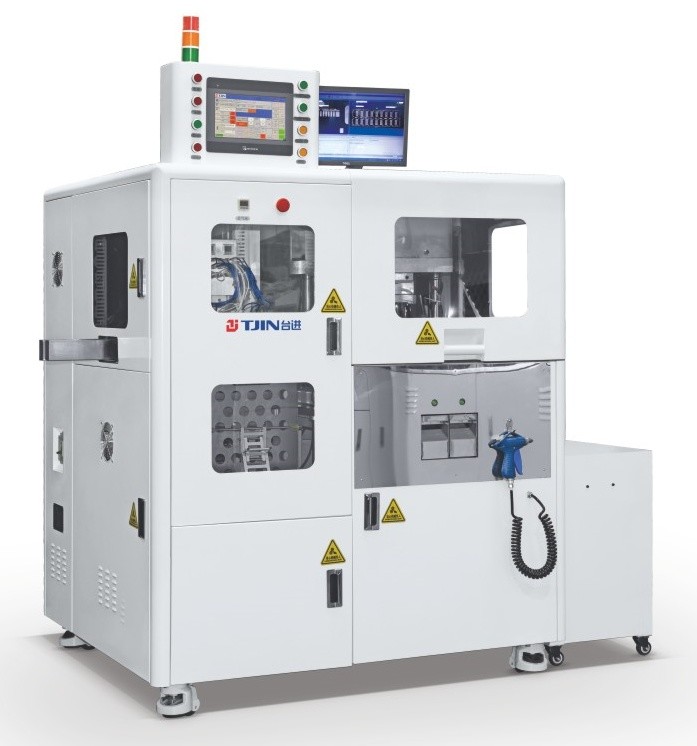

آلة TJIN 003 لقطع وتشكيل هي آلة حديثة لقطع وشكل أشباه الموصلات تم تصميمها خصيصًا لاحتياجات صناعة الإلكترونيات الحديثة.مع تكنولوجيا متقدمة و هندسة دقة، هذه الآلة تقدم أداء وموثوقية لا مثيل لها، مما يجعلها الاختيار المثالي لأي تطبيق تشكيل وشكل أشباه الموصلات.
تم تجهيز الجهاز بمحمل إطار تلقائي ، مما يسمح بتحميل وتفريغ مكونات أشباه الموصلات بسهولة ، مما يجعل العملية أسرع وأكثر كفاءة.هذه الميزة تقلل أيضا من خطر تلف المكونات خلال عملية التحميل والفراغ، مما يضمن زيادة معدل الغلة وتقليل تكاليف الإنتاج إلى الحد الأدنى.
تم تصميم TJIN 003 للتعامل مع مجموعة متنوعة من أحجام أشباه الموصلات ، مع الحد الأقصى لحجم التشكيل والتقطيع من 110mm X 110mm.هذا يجعلها آلة متعددة الاستخدامات التي يمكن التعامل مع مجموعة واسعة من مكونات أشباه الموصلات، مما يجعلها الخيار المفضل لأي تطبيقات التجميل والشكل.
واحدة من الميزات الرئيسية لـ TJIN 003 هي نظام التحكم في PLC ، والذي يوفر التحكم الدقيق والدقيق في عمليات الآلة. وهذا يضمن إنتاج متسق وعالي الجودة ،الحد من مخاطر الأخطاء وضمان عملية الإنتاج السلسةنظام التحكم سهل الاستخدام ويمكن برمجته بسهولة لتلبية الاحتياجات الخاصة لكل تطبيق.
الآلة مصنوعة في الصين، تضمن صناعة عالية الجودة والامتثال للمعايير الدولية.مما يسهل نقلها وتركيبها في أي منشأة إنتاجأبعاده التي تبلغ حوالي 1200 ملم × 1200 ملم × 1500 ملم تجعلها أيضاً حلًا لتوفير المساحة، مما يسمح باستخدام مساحة الأرض بكفاءة.
بشكل عام، آلة TJIN 003 للشكل والتصميم هي الحل المثالي لأي تطبيقات تشكيل وشكل أشباه الموصلاتوالتصميم سهل الاستخدام يجعل منه الخيار الأول لمصنعي الإلكترونيات الذين يتطلعون إلى زيادة الإنتاجية وخفض تكاليف الإنتاجمع أدائها الموثوق بها ومخرجات عالية الجودة، هذه الآلة هي أداة ضرورية لأي خط إنتاج حديث.
الاسم التجاري: TJIN
رقم الطراز: 003
مكان المنشأ: الصين
وضع التشغيل: يدوي / آلي
سرعة التقطيع: حوالي 0.5 ثانية لكل قطعة
استهلاك الهواء: حوالي 100 لتر/دقيقة
سرعة التشكيل: حوالي 0.8 ثانية لكل قطعة
الوزن: حوالي 500 كجم
أقدم لكم خدمة "تجين" المخصصة لجهازنا المبتكر لتقطيع الشكل المصمم والصناعي في الصينهذا نظام التقطيع والتشكيل السيارات هو الحل المثالي لقطع أشباه الموصلات الخاصة بك والاحتياجات الصب.
توفر آلة قطع وتشكيل الأوتوماتيكية لدينا وضعية تشغيل يدوية وأوتوماتيكية، مما يوفر المرونة وسهولة الاستخدام لعملية الإنتاج الخاصة بك. مع سرعة التقطيع من حوالي 0.5 ثوان لكل قطعة وسرعة تشكيل حوالي 0.8 ثانية لكل قطعة، الآلة تضمن الكفاءة والدقة في كل تصميم وشكل.
مع استهلاك الهواء من حوالي 100 لتر / دقيقة، آلة لدينا هي صديقة للبيئة وفعالة من حيث التكلفة.آلة التقط وتشكيل لدينا هو مضغوط وسهل تثبيت في أي خط الإنتاج.
اختر شركة "تجين" لجميع احتياجاتك من آلة التقطيع والتشكيل وتجرب الخدمات المخصصة من الدرجة الأولىوالكفاءة لعملية قطع وشكل أشباه الموصلات الخاصة بك.
سيتم تعبئة و شحن آلة التشكيل بعناية لضمان وصولها بأمان. سيتم لف كل آلة بمادة واقية ووضعها في صندوق قوي.ثم سيتم إغلاق الصندوق وتسميته مع معلومات الشحن اللازمة.
بالنسبة للشحنات المحلية داخل الولايات المتحدة، سيتم شحن الجهاز عن طريق الشحن البري مع شركة نقل ذات سمعة طيبة.سيتم شحن الجهاز عن طريق الشحن الجوي مع الوثائق المناسبة والتخليص الجمركي.
يمكن للعملاء أيضًا اختيار الشحن السريع بتكلفة إضافية ، والتي سيتم حسابها بناءً على الوجهة وسرعة التسليم المرغوبة.
عند الشحن، سيحصل العملاء على رقم تتبع لتتبع تسليم آلة التقطيع والتشكيل الخاصة بهم. نحن نسعى جاهدين لضمان تسليم منتجاتنا في الوقت المناسب وآمن لعملائنا القيم.
السمات الرئيسية
وظيفة المعدات: القطع والانحناء والتشقيق فصل المنتجات بعد الختم البلاستيكي.
الحزم المطبقة: SOT/SOD/TSOT/SOP/TO252/TO263/SMD وسلسلة أخرى.
قوة الاختراق: محرك الخدمة على الطاقة 3 ~ 5T ؛
سرعة قطع الأوتار: 70-100 لكمة / دقيقة (SPM: 70-100)
نظام التحكم: PLC (Omron)
نظام التشغيل: شاشة لمسة + أزرار ، عرض UPH / SPM لعدد الاختراق والقطع.
هيكل التغذية: تغذية المجلات المزدوجة الدوارة.
هيكل الاستقبال: استقبال غطاء (بشكل مكثف)
نظام حماية السلامة: يحتوي المعدات على جهاز حماية من التسرب، جهاز زر إيقاف الطوارئ وجميع أبواب الحماية الرئيسية مجهزة بجهاز حماية SENSOR.
